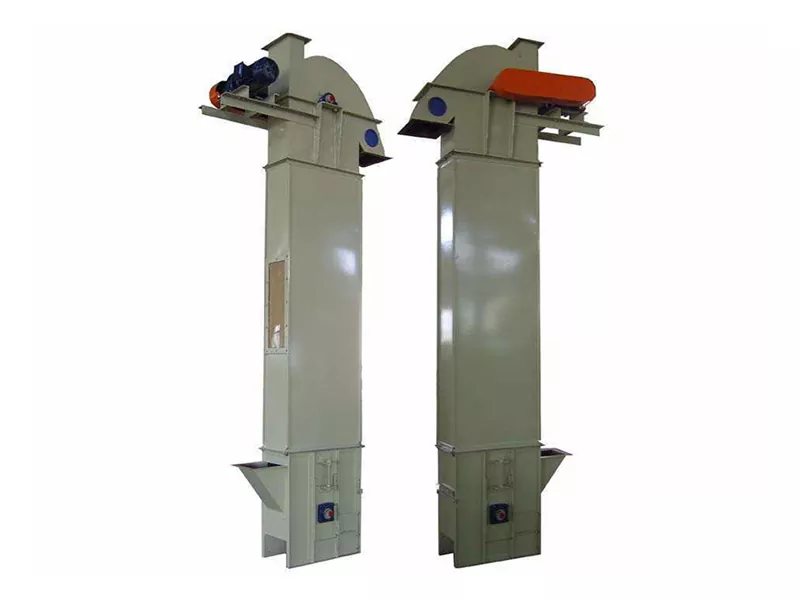

ลิฟต์ถัง

EPIC เป็นผู้ผลิตและซัพพลายเออร์จีนที่มีชื่อเสียงพร้อมประสบการณ์หลายปีที่เชี่ยวชาญด้านการผลิตลิฟต์ถัง เราหวังว่าจะสร้างความสัมพันธ์เชิงพาณิชย์กับคุณ

ส่งคำถาม

รายละเอียดสินค้า

ลิฟต์ถัง (หนึ่ง) d ประเภท, ลิฟต์ถังชนิด HL

D Type Bucket Elevator Code สำหรับ D นั่นคือลิฟต์ Belt Bucket; ข้อมูลจำเพาะผลิตภัณฑ์จะแสดงในความกว้างของถัง เมื่อเปรียบเทียบกับลิฟต์ถังห่วงโซ่โซ่เชนเครื่อง liting มีข้อกำหนดมากมายปริมาณงานขนาดใหญ่ความสูงในชีวิตสูงการทำงานที่มั่นคงและเชื่อถือได้อายุการใช้งานที่ยาวนานและข้อได้เปรียบที่สำคัญอื่น ๆ ลิฟต์สำหรับการปั่นแยกหรือผสมกัน แร่ ฯลฯ ความสูงของการยกสูงสุดอุณหภูมิของวัสดุไม่เกิน 60 ℃

ลิฟต์ถังชนิด HL เหมาะสำหรับการขนส่งในแนวตั้งของผงตัดขนาดใหญ่, เม็ดละเอียดและวัสดุบล็อกขนาดเล็กเช่นเมล็ด, ถ่านหิน, ซีเมนต์, แร่บด, การถ่ายทอดความสูงสูงสุด 40 เมตร, ลักษณะที่เรียบง่าย, การใช้งานที่เรียบเนียน อุปกรณ์สามารถรักษาความตึงเครียดคงที่หลีกเลี่ยงการลื่นไถลหรือปิดโซ่ในเวลาเดียวกันเมื่อถังถูกบล็อกสามารถป้องกันชิ้นส่วนที่เคลื่อนไหวได้อย่างมีประสิทธิภาพอุณหภูมิของวัสดุไม่เกิน 250 ℃

พารามิเตอร์ผลิตภัณฑ์

แบบอย่าง	D160	D250	D350	D450	HL250	HL300	HL400
อุณหภูมิวัสดุ (℃)	(เข็มขัดธรรมดา)	(เข็มขัดธรรมดา)	(เข็มขัดทน)	(เข็มขัดทน)	สูงกว่าเครื่อง D-type	สูงกว่าเครื่อง D-type	สูงกว่าเครื่อง D-type
ความสามารถในการลำเลียง S-Bucket (m²h)	8	21.6	42	70	22	28	47
Q Bucket การลำเลียง (M> H)	3.1	11.8	25	48	12	16	30
ขนาดใหญ่จำนวนมาก (มม.)	25	35	45	55	35	40	50
พลังงานมอเตอร์ขั้นต่ำ (kW)	2.2	3	5.5	7.5	4	5.5	5.5
พลังมอเตอร์สูงสุด (kW)	7.5	7.5	10	10	7.5	10	10
ความสูงขั้นต่ำของเครื่องช่วยชีวิตถัง (มม.)	4820	4480	4300	4540	4480	4660	4520
ความสูงสูงสุดของเครื่องยกถัง (มม.)	30020	30080	30300	29500	30080	30160	30320
ความแตกต่างของความสูง (มม.)	300	400	500	640	400	500	600
ความสูงของศูนย์ดรัมความสูง (มม.)	530	620	650	800	620	650	800
ส่วนที่อยู่อาศัยส่วนที่อยู่อาศัย (มม.)	453	503	550	650	503	600	654
ความสูงของพอร์ตฟีด 45 ° (มม.)	1050	1250	1440	1630	1250	1300	1630
60 °ฟีดพอร์ตความสูง (มม.)	1310	1540	1770	2000	1540	2280	2670
45 °ความลึกของพอร์ตคายประจุ (มม.)	800	900	1100	1200	900	1120	1200
ความลึกของพอร์ตการปล่อยแนวนอน (มม.)	855	960	1170	1800	960	1190	1280
ขนาดของตัวเรือนด้านข้าง (มม.)	456	586	710	858	568	638	758
ท้ายที่สุดไม้บรรทัด (มม.)	906	1106	1236	1458	1106	1338	1458
ขนาดด้านข้างสูงสุดของตำแหน่งการขับขี่ (มม.)	1060 × 293	1361 × 365	1521 × 423	1682 × 486	1361 × 365	1512 × 401	1632 × 461
ขนาดสูงสุดของส่วนท้ายของส่วนการขับขี่ (มม.)	906 × 800	1281 × 936	1358 × 1122	1470 × 1303	1281 × 936	1362 × 1172	1470 × 1294

ลิฟต์ถัง (สอง) d type, th series bucket lievator

ถังกระโดดวัสดุจากที่เก็บของด้านล่างและเมื่อสายพานลำเลียงหรือสายโซ่ถูกยกขึ้นไปด้านบนมันจะหมุนลงหลังจากข้ามวงล้อแจ็คและลิฟต์ลิฟต์หัวนมถังวัสดุเข้าไปในช่องรับของลิฟต์ถังขับเคลื่อนสองชั้น เฟืองขับคู่หนึ่งภายใต้หรือเหนือเป็นคู่ของการเปลี่ยนแปลงเฟืองลิฟท์ถังมีการติดตั้งที่อยู่อาศัยเพื่อป้องกันไม่ให้ฝุ่นละอองในลิฟต์ถัง

ลักษณะอุปกรณ์

1, TH Type เป็นลิฟต์ถังโซ่วงแหวนโดยใช้การปล่อยแบบผสมหรือแรงโน้มถ่วง, การชาร์จประเภทขุด:

2, ชิ้นส่วนแรงฉุดที่มีห่วงโซ่แหวนเหล็กอัลลอยคุณภาพสูง, ตัวเรือนกลางแบ่งออกเป็นช่องสองช่องสองรูปแบบสองรูปแบบสำหรับกล่องน้ำหนักเครื่องคงที่แรงปรับแรงตึงอัตโนมัติ, เฟืองสามารถเปลี่ยนโครงสร้าง RIM รวม;

3, อายุการใช้งานที่ยาวนาน, ง่ายต่อการแทนที่ขอบ;

4 ส่วนล่างของอุปกรณ์ปรับความตึงอัตโนมัติของแรงโน้มถ่วงสามารถรักษาความตึงเครียดคงที่หลีกเลี่ยงการลื่นหรือโซ่ในเวลาเดียวกันเมื่อถังพบปัจจัยอุบัติเหตุที่เกิดจากปรากฏการณ์ของการยึดมีความทนทานอย่างมีประสิทธิภาพสามารถปกป้องเพลาล่างและส่วนประกอบอื่น ๆ ได้อย่างมีประสิทธิภาพ

พารามิเตอร์ผลิตภัณฑ์

แบบอย่าง		Th315		TH400		Th500		Th630		Th800		Th1000
ประเภทถัง (m³/h)		zh	SH	zh	SH	zh	SH	zh	SH	zh	SH	zh	SH
ปริมาณงาน (มม.)		35	60	60	94	75	118	114	185	146	235	235	365
	ความกว้างของถัง (มม.)	315		400		500		630		800		1000
เครื่องกระโดด	Dourong dourong (l)	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
	ระยะถัง (มม.)	512				688				920
	lameter × pitch	18 × 64				22 × 86				26 × 92
ถังโซ่	หมายเลขแหวน	7				7				7
	จำนวนแถบ	2				2				2
	โหลดรูทล้มเหลวเดี่ยว (kn)	> 320				> 480				> 570
เส้นผ่านศูนย์กลางพิทช์เฟือง (มม.)		630		710		600		900		1000		1250
ความเร็วในการวิ่งของกระโดด (m/s)		1.1				1.5				1.6
Spindle Revolution (r/min)		42.5		37.6		35.8		31.8		30.5		24.4
